Mise en service du produit

  AVERTISSEMENT

Une fois l'installation terminée, veillez à toujours installer le joint d'étanchéité et le couvercle supérieur Ⓐ. Voir Retrait et installation des couvercles.

Configuration de Solar Life

  AVERTISSEMENT

Soyez toujours conscient de la présence de fils sous tension lorsque les couvercles sont retirés et ne laissez pas le produit sans surveillance dans cet état.

Lors de la mise en service, l'installateur configure la station de recharge via l'interface Web. Ceci est nécessaire pour se connecter à un compteur intelligent ou, le cas échéant, à un système de gestion externe.

Connexion au compte ingénieur de service

  1. Assurez-vous que la borne de recharge est hors tension en plaçant son disjoncteur dans l'installation électrique du bâtiment sur ARRÊT.
  2. Assurez-vous que le couvercle supérieur Ⓐ et le couvercle inférieur Ⓞ sont retirés.

    3. Voir Retrait et installation des couvercles.

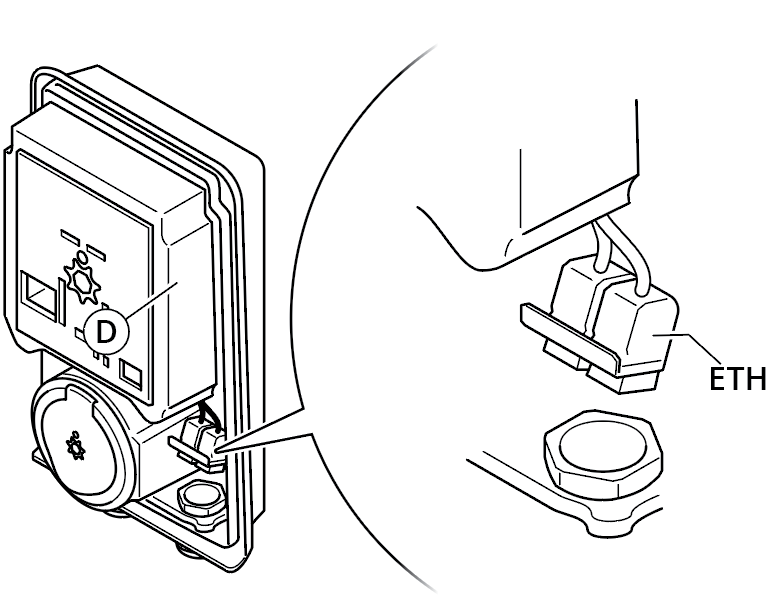

  3. Connectez un ordinateur portable au port Ethernet ETH.

  4. Démarrez la station de recharge en mettant le disjoncteur de l'installation électrique du bâtiment en position ON.

    5. Voir Démarrage du produit pour plus d'informations sur le processus de démarrage.

  5. Sur l'ordinateur portable, accédez aux paramètres de la connexion Ethernet filaire et modifiez les paramètres suivants :
    1. Réglez les paramètres IP sur Manuel.
    2. Activez IPv4.
    3. Définissez l'adresse IP, par exemple, sur 192.168.10.1.

      4. AVIS 192.168.10.2 est la station de recharge.

    4. Définissez le masque de sous-réseau sur 255.255.255.0.
    5. Enregistrez les modifications.

    AVIS Pour obtenir des instructions détaillées sur la manière de modifier les paramètres, veuillez vous reporter à la documentation du système d'exploitation.

  6. Attendez que le voyant d'état Ⓙ soit à l'arrêt.
  7. Ouvrez un navigateur Web sur l'ordinateur portable, par exemple Chrome, Firefox ou Safari.
  8. Dans la barre d'adresse, entrez https: //192.168.10.2.

    9. Lorsque la page se charge, elle affiche un champ pour le mot de passe.

  9. Entrez le jeton de connexion au service.

    10. L'ordinateur portable est connecté au compte du technicien de maintenance.

Configuration des paramètres

  AVERTISSEMENT

RISQUE D'INCENDIE OU DE SURCHAUFFE ! N'augmentez pas le réglage du courant de charge maximal avant d'avoir vérifié que l'installation électrique et tous les câbles ont une capacité de transport de courant suffisante pour un fonctionnement continu à ce réglage plus élevé. Si la capacité est insuffisante, mettez à niveau l'installation. Ce n'est qu'après vérification que les paramètres peuvent être augmentés. Ne réglez jamais le courant de charge maximal à une valeur supérieure à la puissance nominale de l'installation et des câbles.

Dans les cas suivants, les paramètres doivent être configurés en fonction des exigences d'installation :

  • Lorsqu'un compteur intelligent est connecté au port P1.
  • Lorsqu'un système de gestion externe doit se connecter au produit.

Pour obtenir des instructions sur les paramètres et leur modification, consultez le mode d'emploi en ligne.

https: //wedrivesolar.com/support/configuration/

Démarrage du produit

  1. Assurez-vous qu'aucun câble de recharge n'est branché à la prise Ⓕ.
  2. Mettez le disjoncteur de l'installation électrique du bâtiment en position ON.
  3. Le logo We Drive Solar Ⓗ s'allume et le produit démarre la séquence de démarrage :
    • Le logo We Drive Solar Ⓗ s'allume.
    • Le voyant d'état Ⓙ s'allume et clignote rapidement en passant par les couleurs rouge, jaune, vert, cyan, bleu, puis s'éteint.
    • Le voyant d'état Ⓙ clignote en jaune, indiquant l'initialisation et l'exécution de l'autotest.
    • Le voyant d'état Ⓙ s'éteint.

      • Le système et les connexions sont testés. L'autotest est réussi.

      AVIS Le test automatique prend environ 20 secondes pour démarrer. Le test des pièces internes est audible.

  4. Lorsque le voyant d'état Ⓙ s'éteint, le produit est prêt à l'emploi.
  5. Si le voyant d'état Ⓙ passe au rouge fixe, cela indique une erreur. Voir Dépannage et réparation pour plus d'informations.

Transmission d'informations à l'utilisateur final ou à l'opérateur

AVIS

  • Dans le cadre de la mise en service, l'installateur fournit au propriétaire ou à l'exploitant de la borne de recharge des informations concernant l'utilisation, le nettoyage et les exigences en matière d'entretien.
  • Assurez-vous que le jeton d'accès unique au service (mot de passe) est remis au propriétaire légitime de la borne de recharge ou qu'il lui est transmis.
