De kappen verwijderen en installeren

  GEVAAR

  • Alleen gekwalificeerde elektriciens mogen aan het elektrische systeem werken.
  • RISICO OP ELEKTRISCHE SCHOK! Voordat u kappen opent moet u ervoor zorgen dat de stroomonderbreker in de elektrische installatie van het gebouw op UIT staat. Wanneer de afdichtingskap of servicekap worden verwijderd, zijn stroomdraden direct aan te raken. Gebruik altijd de LOCK OUT/TAG OUT-methode.

In dit gedeelte wordt uitgelegd hoe u de afzonderlijke kappen kunt verwijderen. Raadpleeg deze informatie tijdens de installatie van de Solar Life wanneer kappen moeten worden verwijderd.

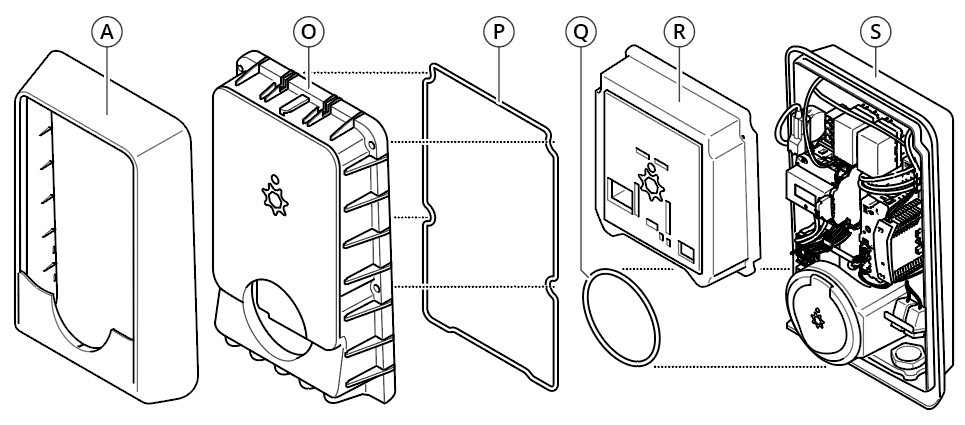

ID

Element

ID

Element

A

bovenkap

V

Pakking van het stopcontact

O

Afdichtingskap

R

Servicekap

P

Pakking (afdichtingskap)

S

Achterpaneel

De bovenkap

Om de bovenkap te verwijderen:

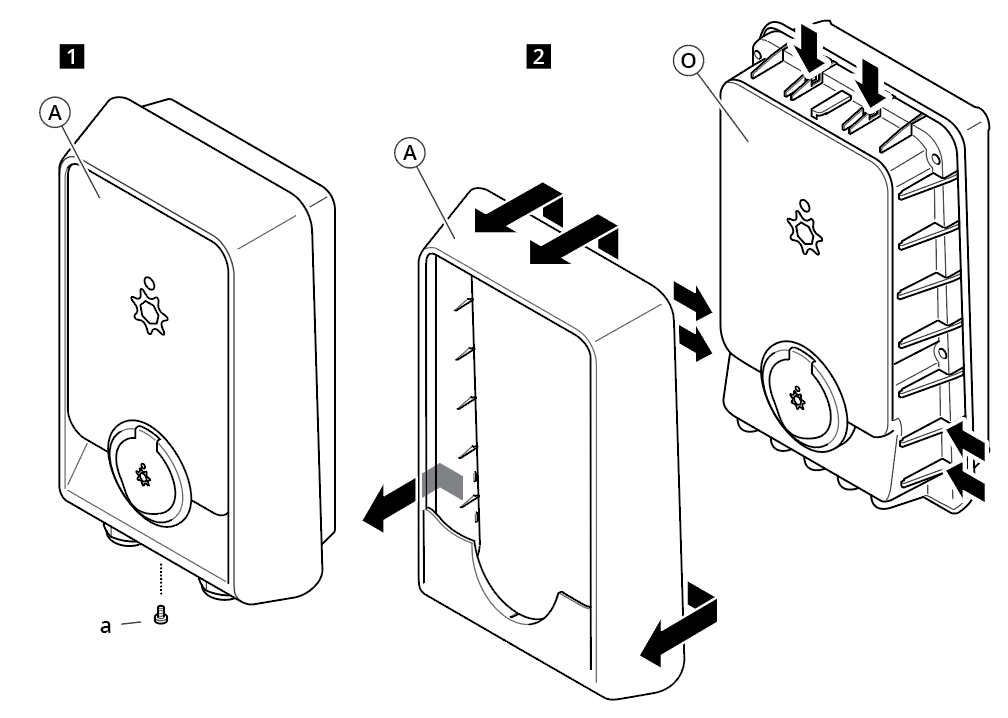

  1. Verwijder de Torx-bout ⓐ.
  2. Verwijder de bovenkap Ⓐ door deze linksonder, rechtsonder en bovenaan los te klikken.

Om de bovenkap te installeren:

  • Volg de verwijderingsstappen in omgekeerde volgorde. Zorg ervoor dat de bovenkap Ⓐ op zijn plaats klikt linksonder, rechtsonder en bovenaan.

De afdichtingskap

Om de afdichtingskap te verwijderen:

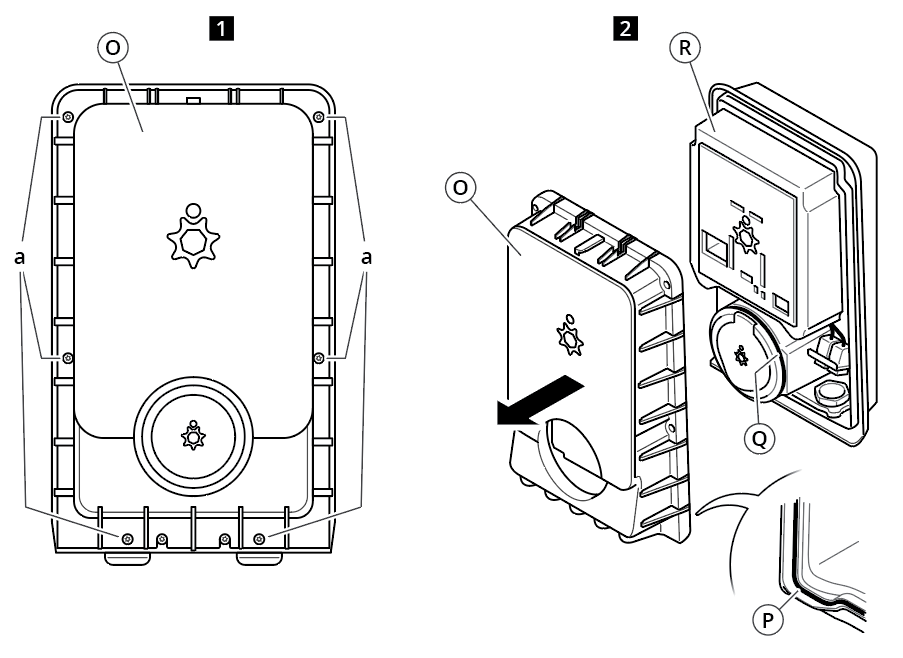

  • Verwijder de zes Torx-bouten ⓐ en verwijder de afdichtingskap Ⓞ.

    • KENNISGEVING Zorg ervoor dat u de pakkingen niet beschadigt Ⓟ Ⓠ.

Om de afdichtingskap te installeren:

  • Volg de verwijderingsstappen in omgekeerde volgorde. Zorg ervoor dat de pakkingen Ⓟ Ⓠ correct zijn geplaatst. Als ze beschadigd zijn, vervang ze dan.

De servicekap

KENNISGEVING De RFID/LED-gebruikersinterface is bevestigd aan de servicekap Ⓡ en aangesloten op het moederbord. Koppel het los voordat u de servicekap verwijdert.

Om de servicekap te verwijderen:

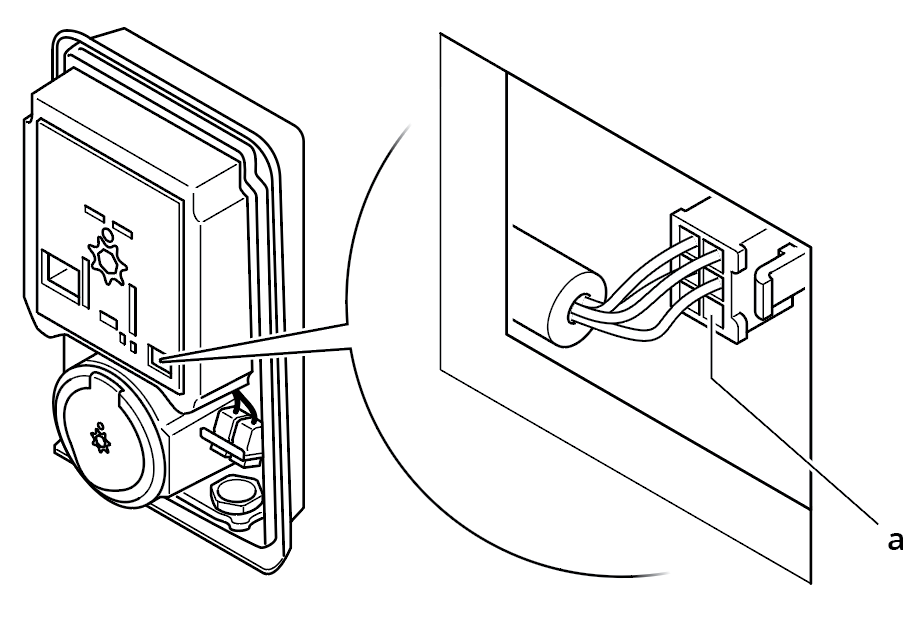

  1. Koppel de connector van de RFID/LED-gebruikersinterface (ⓐ) los van het moederbord.

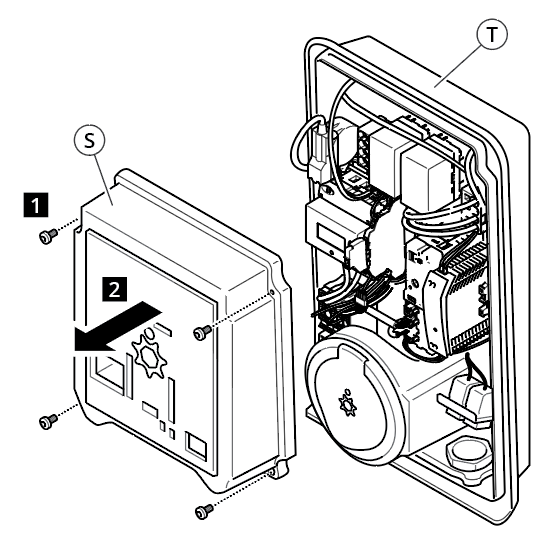

  2. Verwijder de vier Torx-bouten en verwijder de servicekap Ⓡ.



Om de servicekap te installeren:

  • Volg de verwijderingsstappen in omgekeerde volgorde.
