Retrait et installation des couvercles

DANGER

Seuls les électriciens qualifiés sont autorisés à intervenir sur le système électrique.
RISQUE DE CHOC ÉLECTRIQUE ! Avant d'ouvrir tout couvercle, assurez-vous de mettre le disjoncteur de l'installation électrique du bâtiment en position ARRÊT. Les fils sous tension sont exposés lorsque le couvercle inférieur ou le couvercle de service est retiré. Utilisez toujours la méthode LOCK OUT/TAG OUT (verrouillage/étiquetage).

Cette section explique comment retirer les différents couvercles. Reportez-vous à ces informations lors de l'installation du Solar Life lorsque les couvercles doivent être retirés.

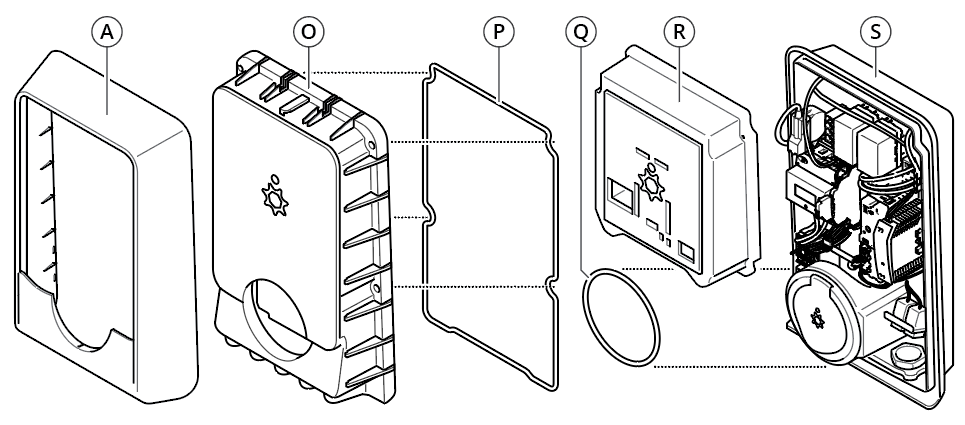

ID	Élément	ID	Élément
A	Couvercle supérieur	Q	Joint de douille
O	Couvercle inférieur	R	Couvercle de service

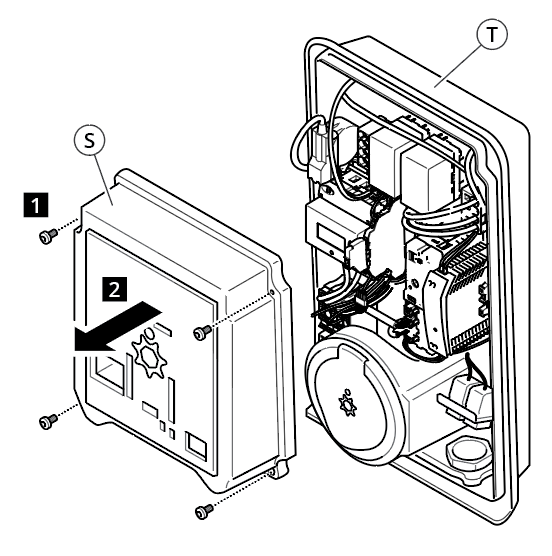

P	Joint (couvercle inférieur)	S	Panneau arrière

Le couvercle supérieur

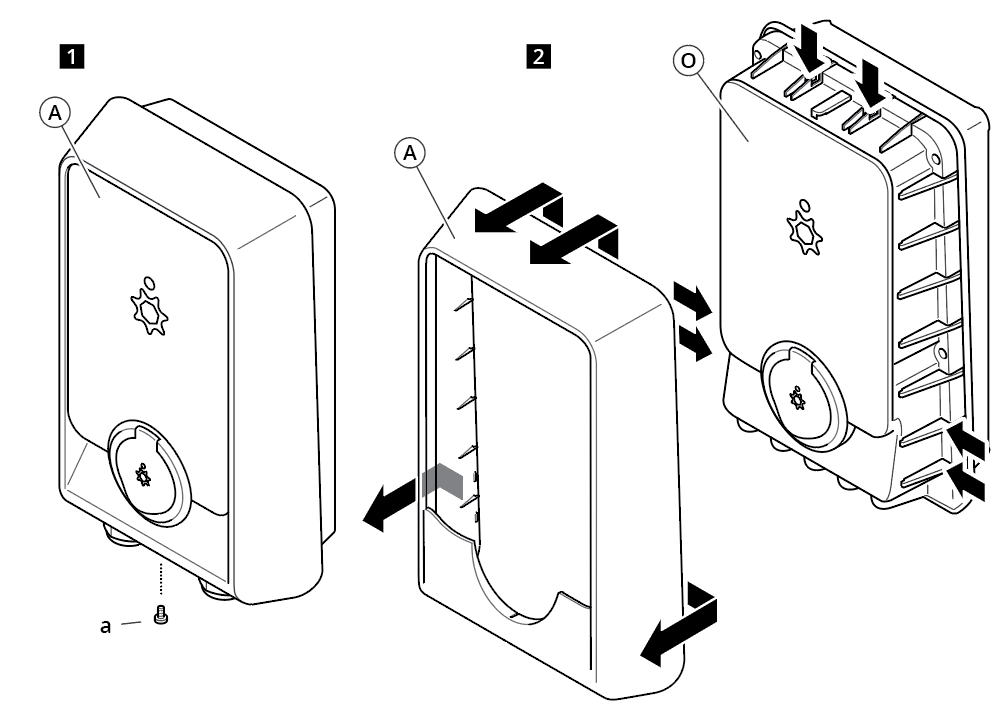

Pour retirer le couvercle supérieur :

Retirez le boulon Torx ⓐ.
Retirez le couvercle supérieur Ⓐ en le détachant en bas à gauche, en bas à droite et en haut.

Pour installer le couvercle supérieur :

Suivez les étapes de démontage dans l'ordre inverse. Assurez-vous que le couvercle supérieur Ⓐ s'enclenche correctement en bas à gauche, en bas à droite et en haut.

Le couvercle d'étanchéité

Pour retirer le couvercle inférieur :

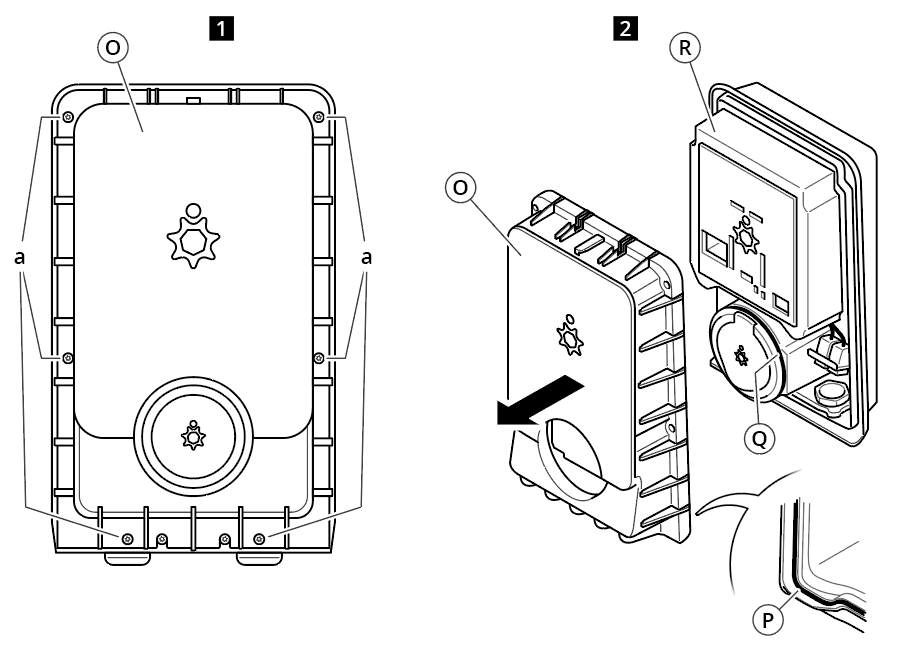

Retirez les six vis Torx ⓐ et retirez le couvercle inférieur Ⓞ.

AVIS Veillez à ne pas endommager les joints Ⓟ Ⓠ.

Pour installer le couvercle inférieur :

Suivez les étapes de démontage dans l'ordre inverse. Assurez-vous que les joints Ⓟ Ⓠ sont correctement positionnés. S'ils sont endommagés, remplacez-les.

Le couvercle de service

Pour retirer le couvercle de service :

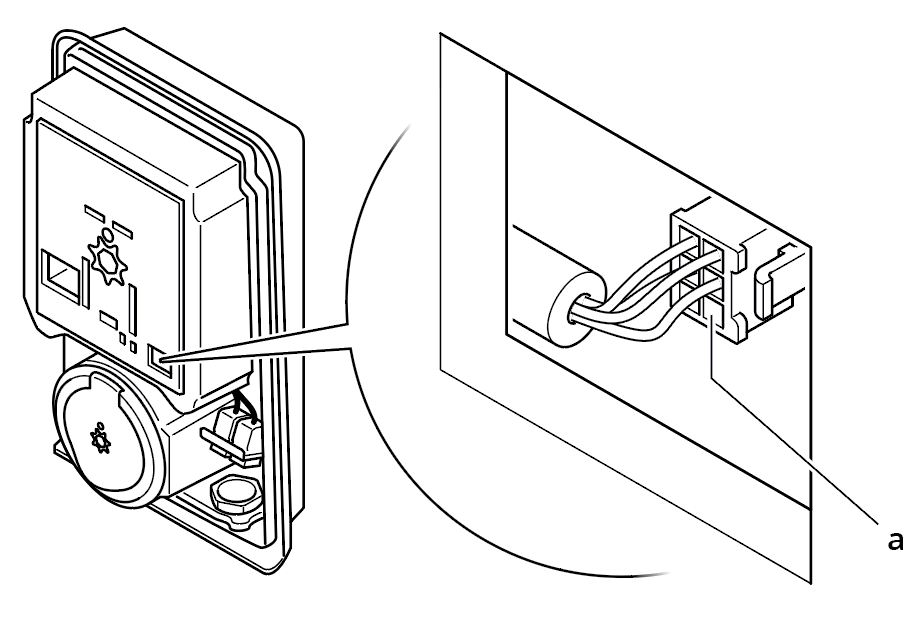

Débranchez le connecteur ⓐ de l'interface utilisateur RFID/LED de la carte mère.
Retirez les quatre vis Torx et retirez le couvercle de service Ⓡ.

Pour installer le couvercle de service :

Suivez les étapes de démontage dans l'ordre inverse.
