Connexion des câbles de données

AVIS

  • Utilisez un câble Ethernet de catégorie 5e ou supérieure.
  • Le dongle P1 est nécessaire pour connecter la station de recharge à un compteur intelligent. Contactez We Drive Solar Netherlands BV pour plus d'informations. Le dongle P1 doit être installé à proximité du compteur intelligent.

Pour connecter les câbles de données du compteur intelligent :

  1. Assurez-vous que le couvercle supérieur Ⓐ et le couvercle inférieur Ⓞ sont retirés.

    2. Voir Retrait et installation des couvercles.

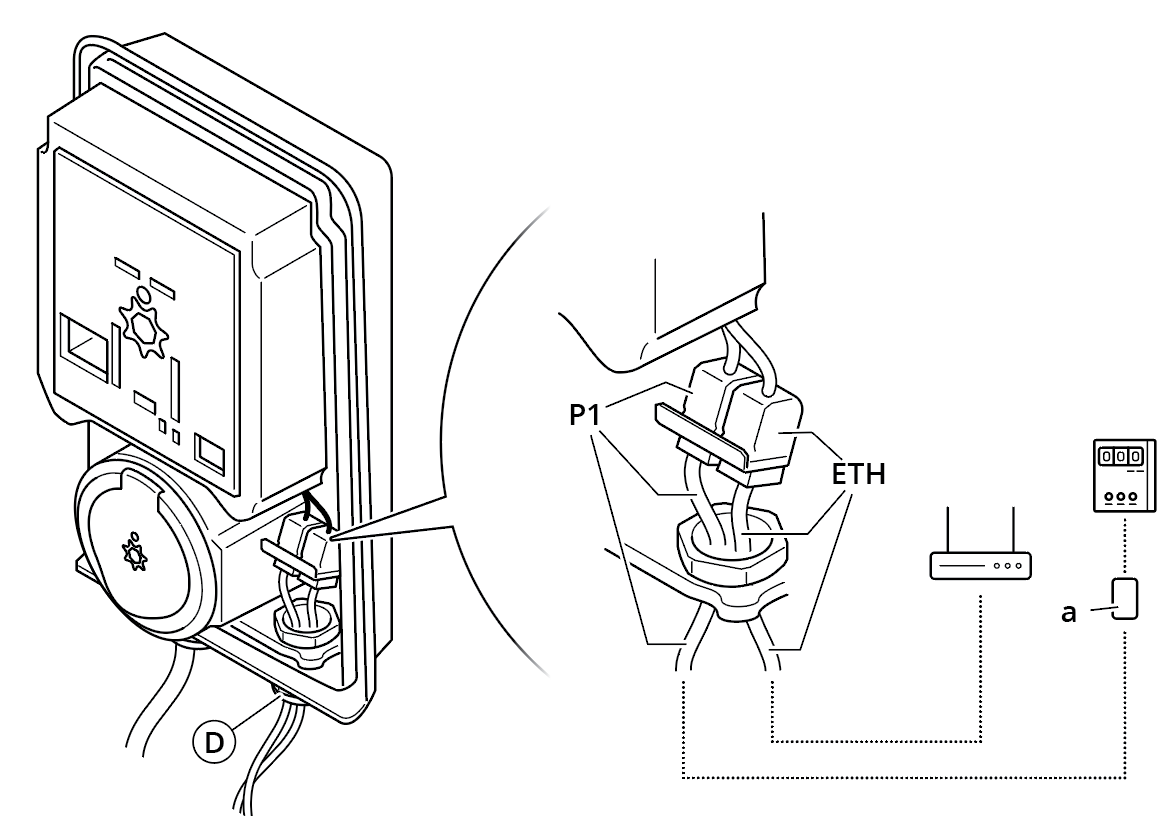

  2. Pour vous connecter à Internet, branchez le câble Ethernet au port ETH et au routeur Internet.
  3. Pour connecter un compteur intelligent, branchez le câble Ethernet au port P1 et au dongle P1 ⓐ.

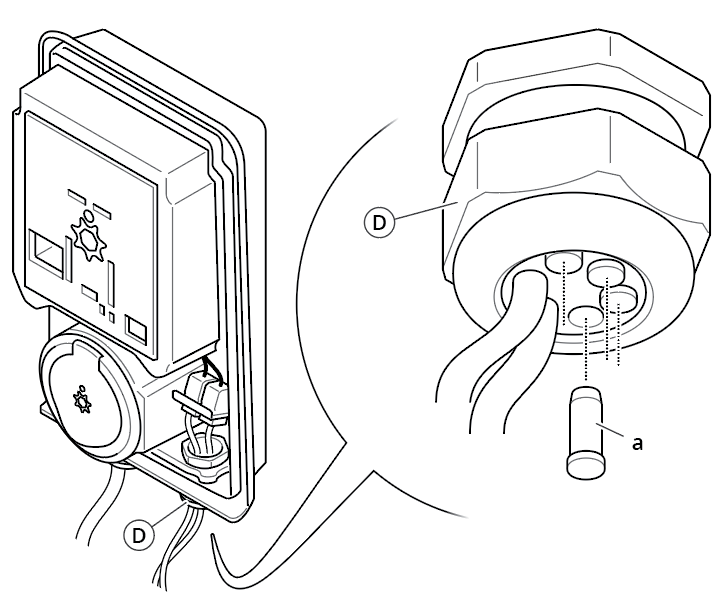

  1. Bouchez les trous restants dans le presse-étoupe du câble réseau Ⓓ à l'aide des bouchons borgnes M32 fournis ⓐ. Serrez le presse-étoupe du câble réseau.
