Service

  DANGER

  • Les opérations d'entretien, de maintenance et de réparation doivent être effectuées uniquement par une personne autorisée, dûment qualifiée et compétente. Seuls les électriciens qualifiés sont autorisés à intervenir sur le système électrique.
  • Risque d'électrocution ! Les fils sous tension sont exposés lorsque le couvercle d'étanchéité ou de service est retiré. Soyez toujours conscient de la présence de fils sous tension et ne laissez pas le produit sans surveillance dans cet état.
  • Débranchez le véhicule électrique de la borne de recharge avant toute intervention.

Test du disjoncteur différentiel interne/interrupteur différentiel à protection intégrée

AVIS

Uniquement applicable aux modèles équipés d'un interrupteur différentiel interne (RCD/RCBO). Reportez-vous à la section Données techniques pour obtenir des informations sur le modèle.

Si la borne de recharge est équipée d'un interrupteur différentiel intégré, celui-ci doit être testé chaque année par un électricien qualifié.

Pour tester le disjoncteur différentiel interne/interrupteur différentiel à protection intégrée :

  1. Retirez le couvercle supérieur Ⓐ et le couvercle inférieur Ⓞ.

    2. Voir Retrait et installation des couvercles.

  2. Mettez le produit sous tension et vérifiez le bon fonctionnement du interrupteur différentiel interne (RCD/RCBO). Si elle ne fonctionne pas correctement, remplacez-la.

    		3.

    DANGER ! Risque d'électrocution ! Avant de remplacer le disjoncteur différentiel/interrupteur différentiel à protection intégrée, veillez à mettre le disjoncteur de l'installation électrique du bâtiment en position ARRÊT. Utilisez toujours la méthode LOCK OUT/TAG OUT (verrouillage/étiquetage).
  3. Mettez le produit hors tension et installez le couvercle inférieur Ⓞ et le couvercle supérieur Ⓐ.

    4. Voir Retrait et installation des couvercles.

  4. Énergisez le produit.

Vérification et remplacement des joints

  AVERTISSEMENT

Les joints en caoutchouc doivent être vérifiés chaque fois que le produit est ouvert. Il est important de préserver l'étanchéité à l'eau et à la poussière du produit. En cas de doute, il est conseillé de remplacer les joints.

Pour vérifier et remplacer les joints :

  1. Retirez le couvercle supérieur Ⓐ et le couvercle inférieur Ⓞ.

    2. Voir Retrait et installation des couvercles.

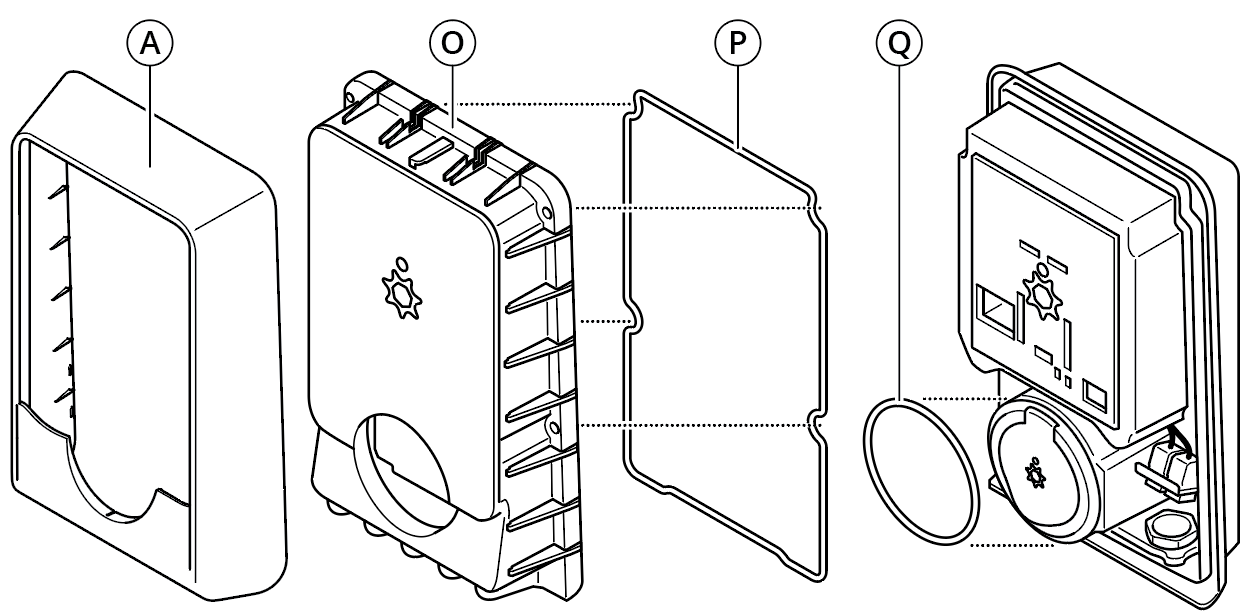

  2. Vérifiez les joints Ⓟ Ⓠ et recherchez tout signe de détérioration, d'usure, d'humidité ou de durcissement. Remplacez le ou les joints si nécessaire.

  3. Installez le couvercle inférieur Ⓞ et le couvercle supérieur Ⓐ.

    4. Voir Retrait et installation des couvercles.
